[ 펌웨어 업데이트 방법 ] USB와 시리얼 장비 간의 데이터 통신 간편하게 연결하기

펌웨어 업데이트 방법으로 사용하는 FTDI 모듈을 소개

USB 시리얼 통신 장치및 펌웨어 업데이트 FIDI 모듈

FTDI 모듈은 USB 포트를 통해 시리얼 장비와 연결할 수 있어 주로 펌웨어 업데이트에 사용하는 장치입니다, 이장치는 다양한 분야에서 널리 사용됩니다. FTDI 모듈은 주로 장비와 컴퓨터 간의 데이터 통신을 하는데,사용하며 모듈 가격도 저렴해서 일반 개발자와 엔지니어들이 펌웨어 업데이트 방법으로 많이 사용합니다.

FTDI 모듈은 USB 인터페이스를 시리얼 통신 포트로 변환하며,주로 아두이노, 임베디드 시스템, 로봇, 자동차 등 다양한 기기에서 쉽게 통신할 수 있습니다.

초보자부터 전문가까지 누구나 쉽게 다룰 수 있는 FTDI 모듈은 데이터 전송은 물론 ROM 라이팅, 펌웨어 작업 등 여러 작업을 간편하게 사용할수 있어 전자 제품 개발 및 각종 시스템 구축에 많이 사용됩니다. 이번 글에서는 FTDI 모듈의 기능과 활용 방법에 대해 알아보고, 다양한 시리얼 통신 프로토콜을 어떻게 쉽게 연결하고 활용할 수 있는지 살펴보겠습니다.

FTDI 모듈을 이용한 펌웨어 업데이트와 디버깅 방법

1. FTDI 모듈의 기본 기능

FTDI 모듈은 USB 포트를 시리얼 통신 인터페이스인 UART로 변환하는 장치입니다. USB는 많은 장치에서 표준 포트로 사용되지만, 전통적인 시리얼 포트(RS232와 같은)는컴퓨터에서는 거의 사용하지 않기 때문에, USB와 시리얼 포트를 연결할 수 있는 FTDI 모듈을 사용합니다.

1.1. 통신 프로토콜 지원

FTDI 모듈은 다양한 통신 프로토콜을 지원합니다. 대표적으로 UART, SPI, I2C와 같은 프로토콜을 지원하여, 아두이노나 라즈베리 파이와 같은 개발 보드에서 쉽게 사용할 수 있습니다.

FPV 드론 디지털 영상장비 소개 (아바타 HD키트)

1.2. 장치 인식

FTDI 모듈은 USB 포트에 연결되면, 컴퓨터에서 자동으로 인식되어 드라이버가 설치됩니다. 최신 FTDI 드라이버는 대부분의 운영체제에서 자동으로 설치되며, USB 포트에 연결되면 가상 COM 포트를 생성하여 이를 통해 시리얼 통신을 할 수 있게 됩니다.

2. FTDI 모듈의 구성 요소 및 특징

FTDI 모듈은 일반적으로 다음과 같은 주요 부품으로 구성됩니다:

2.1. FTDI 칩

FTDI 모듈의 핵심 부품은 FTDI 칩입니다. 이 칩은 USB 인터페이스를 시리얼 통신 인터페이스로 변환하는 역할을 합니다. FTDI 칩은 USB를 통해 전송된 데이터를 UART로 변환하고, 반대로 UART 데이터를 USB로 변환하는 기능을 제공합니다. 이 칩은 FT232R, FT2232, FT4232 등 다양한 모델이 있으며, 각 모델은 지원하는 기능이 다르므로 용도에 맞는 칩을 선택해야 합니다.

2.2. 인터페이스 포트

FTDI 모듈에는 보통 TX(전송), RX(수신), GND(접지)와 같은 기본적인 시리얼 포트가 있습니다. 이 포트들은 컴퓨터와 연결된 USB 포트와 연결되어 데이터 전송합니다. 또한, 일부 FTDI 모듈은 DTR, RTS, CTS와 같은 추가 핀을 제공하여 좀더 복잡한 시리얼 통신 환경에서도 사용할 수있습니다.

2.3. 전원 공급

FTDI 모듈은 USB 포트를 통해 전원을 공급받습니다. 일부 고급 FTDI 모듈은 외부 전원 공급을 사용하는 종류도 있습니다.

펌웨어업데이트 FTDI모듈 인터페이스

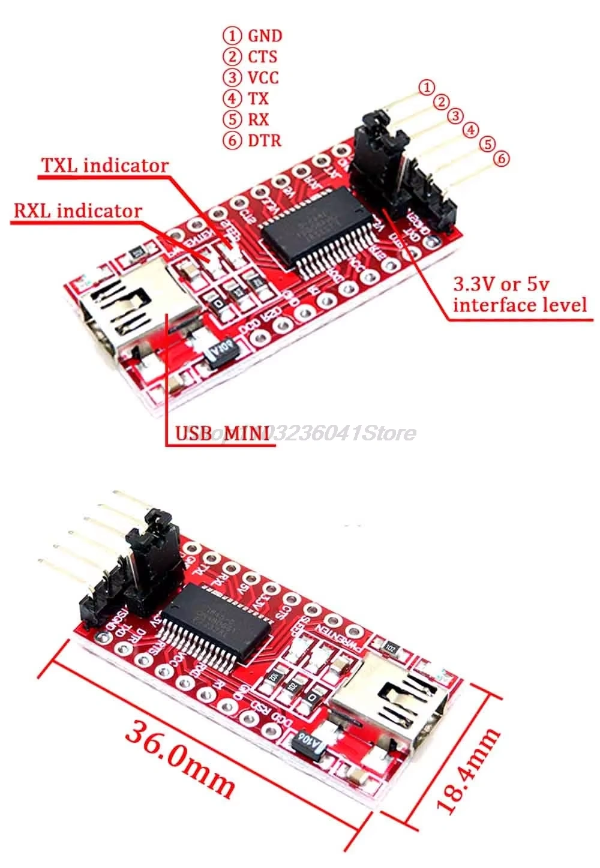

FT232RL FTDI USB 3.3V 5.5V-TTL 직렬 어댑터 모듈 제품보기

3. FTDI 모듈의 활용

3.1. 아두이노와의 통신

FTDI 모듈은 아두이노와 같은 마이크로컨트롤러 개발 보드와 연결하여 UART 통신을 할 수 있게 합니다. 아두이노와 FTDI 모듈을 연결하여 USB를 통해 데이터 통신에 이용하거나, 아두이노에서 수집한 데이터를 PC로 전송하는 등의 작업을 할 수 있습니다. 또한, 아두이노에서 펌웨어 업데이트를 할 때도 FTDI 모듈을 사용하여 시리얼 통신을 통한 ROM 라이팅이 가능합니다.

3.2. 임베디드 시스템 개발

임베디드 시스템에서 USB 포트를 통해 외부 장치와 데이터를 주고받아 시스템에서 데이터를 실시간으로 수집하고,이를 활용해서 임베디드 시스템 개발에 사용합니다.

3.3. 펌웨어 업데이트 및 디버깅

FTDI 모듈은 펌웨어 업데이트나 디버깅 작업에 자주 사용됩니다. FTDI 모듈을 이용해 USB와 시리얼 포트를 연결하고, 펌웨어를 로드하거나 디버깅 정보를 전송받을 수 있습니다.

FPV드론 수신기 FLYSKY 펌웨어 업데이트 홈페이지 주소

4. FTDI 모듈 사용 시 주의사항

4.1. 전원 공급

FTDI 모듈은 USB를 통해 전원 공급을 받지만, 특정 상황에서는 외부 전원이 필요할 수 있습니다. 따라서 사용하려는 시스템의 전력 요구사항을 고려하여 FTDI 모듈을 선택해야 합니다.

4.2. 드라이버 설치

FTDI 모듈은 대부분의 운영체제에서 자동으로 드라이버를 설치하지만, 드물게 드라이버가 자동으로 설치되지 않을 수 있습니다. 이 경우 FTDI 공식 웹사이트에서 최신 드라이버를 다운로드하여 수동으로 설치해야 합니다.

4.3. 속도와 호환성

FTDI 모듈은 다양한 속도 설정을 지원하지만, 시스템에서 지원하는 최대 속도에 맞춰 설정을 해야 원활한 통신이 가능합니다. 또한, 연결하려는 장치가 사용하는 통신 프로토콜(UART, SPI, I2C 등)에 따라 적절한 FTDI 모듈을 선택해야 합니다.

FTDI 모듈 제품 상세 보기
